Gps Parcela Pro Bedienungsanleitung

INHALTSVERZEICHNIS
- Einführung
- Start
- Benutzerkonto registrieren
- Login
- Einstellungen
- Menü
- Grundstückdaten
- Wie man die Flurstück-Koordinaten eingeben
- Navigation zu einem Grundstück
- Wie Koordinaten des Flurstücks von Geoportal zu bekommen
- Präzise Lokalisierung von Grundstücksecken
- GNSS-Empfänger - NTRIP Client
- Vanis RTK-Empfänger
- Zentimeter-GPS-Genauigkeit mit RTK-Korrektur
- Teilung des Flurstücks
- Aufnahme von Punkten
- Präzisionslandwirtschaft
- Routenaufnahme
- Liste der sichtbaren Satelliten
- Koordinatentransformation

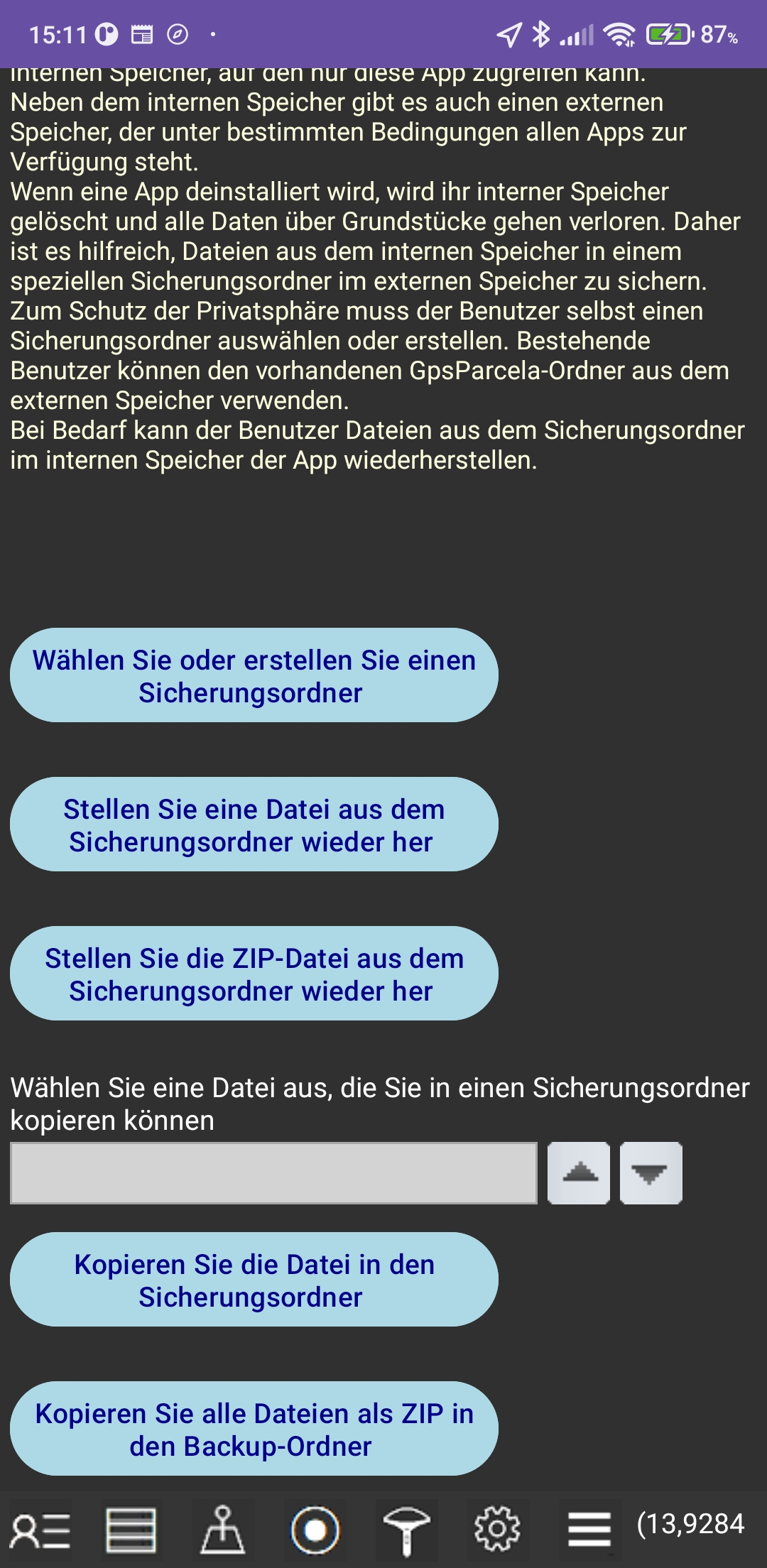

- Sichern und Wiederherstellen
- Liste der Geoportale

EINFÜHRUNG

Gps Parcela Die GPS Parcela Pro App ist für alle privaten Landbesitzer gedacht, die die Daten aller ihrer Landparzellen mit entsprechenden Karten auf ihren Smartphones oder Tablets haben möchten, damit sie problemlos zu ihren Grundstücken navigieren können.
Diese App ist auch für alle Immobilien, Präzisionslandwirtschaft und Forstwirtschaft Fachpersonal gedacht.

Die Gps Parcela Pro-App verfügt über einen integrierten NTRIP-Client, mit dem Sie über Bluetooth eine Verbindung zu einem GNSS-Empfänger und über das Internet eine Verbindung zum Netzwerk von Referenz-GNSS-Stationen herstellen können.
Auf diese Weise ermöglicht der NTRIP-Client eine Zentimetergenauigkeit der GPS-Koordinaten mit RTK-Korrekturen.

Die App kann Standortdaten (Breitengrad, Längengrad und andere) aus zwei Quellen empfangen.
Die erste dauerhafte Quelle ist der im Smartphone integrierte GPS-Empfänger. Allerdings schwankt die Genauigkeit der GPS-Koordinaten in diesem Fall zwischen 1 und 3 Metern, was völlig ausreicht, um zu Ihrem Grundstück zu navigieren.
Eine zusätzliche Quelle kann ein externer GNSS-Empfänger sein, der über die Möglichkeit einer RTK-Korrektur verfügt. In diesem Fall beträgt die Genauigkeit der GPS-Koordinaten einen Zentimeter, was zur genauen Lokalisierung der Grenzpunkte Ihres Grundstücks erforderlich ist.

Diese App basiert auf der Idee, dass alle Katasterdaten (hauptsächlich Koordinaten) Ihres Grundstücks Ihnen persönlich über das Internet im Geoportal Ihres Landes visuell zur Verfügung stehen.
Es besteht jedoch keine Möglichkeit, dass eine App freien Zugriff auf Katasterdaten aller Geoportale in Europa hat.
Daher können Sie mit ein wenig Aufwand und mit unserer Hilfe die Koordinaten, die Sie auf dem Geoportal gelesen haben, in diese App eingeben. Dies ist definitiv die genaueste Methode, um die Grenzen Ihres Grundstücks zu definieren, damit Sie alle Funktionen dieser App nutzen können.

START

Nachdem die App gestartet wurde, sehen Sie auf dem Bildschirm eine Karte Ihres Standorts und eine untere Symbolleiste mit Symbolen.



Von links nach rechts gibt es folgende Symbole: Benutzer, Daten, Mein Grundstück, Mein Standort, GNSS-Empfänger, Einstellungen, Menü.
Rechts neben den Icons befinden sich folgende Daten:
Entfernung von Mein Standort zu Meinem Grundstück, nur wenn das Grundstück angezeigt wird
Zurückgelegte Entfernung, nur wenn die Routenaufzeichnung aktiviert ist
Längen- und Breitengrad von Mein Standort, in runden Klammern GPS-Genauigkeit, in eckigen Klammern, in Metern
Anzahl der sichtbaren Satelliten für die Standortberechnung, in geschweiften Klammern
Meine Geschwindigkeit, in m / s
GPS-Quelle (Satellit, Wi-Fi, ...)
Beim Start der App müssen Sie einige Zeit (etwa 10-15 Sekunden) im Freien warten, um das GPS-Signal und die GPS-Koordinaten Ihres Standorts zu erhalten.
Wählen Sie zunächst im Menüfenster die deutsche Sprache aus. Folgende Sprachen stehen zur Verfügung: Englisch, Deutsch, Italienisch, Kroatisch, Slowenisch, Serbisch, Tschechisch, Slowakisch, Polnisch, Spanisch, Portugiesisch, Französisch. Die Standardsprache ist Englisch.
Tippen Sie auf das Benutzer-Symbol, um sich mit Ihrer E-Mail-Adresse und Ihrem Passwort anzumelden. Das folgende Fenster wird angezeigt.

Gps InterLink In diesem Fenster kann man:
1. ein Konto registrieren beginnen
Tippen Sie auf die Schaltfläche "oder registrieren Sie sich weiterhin". Ein neues Registrierungsfenster wird angezeigt.
2. die Lizenz vom alten auf das neue Smartphone übertragen
Geben Sie die Anmeldeinformationen ein, die Sie auf Ihrem alten Smartphone verwendet haben. Anmeldeinformationen sind: E-Mail und Passwort. Tippen Sie auf die Schaltfläche "Login". Zuvor sollten Sie Ihre Lizenz auf Ihrem alten Smartphone deaktiviert haben.

BENUTZERKONTO REGISTRIEREN

Gps Parcela Beim ersten Start der App haben Sie die Möglichkeit, sich für ein Benutzerkonto mit folgenden Daten anzumelden, die Sie eingeben müssen: Ihre E-Mail-Adresse und Ihr Kennwort, Ihren Namen und Ihre Adresse.
Ihre E-Mail-Adresse und Ihr Passwort sind nur an Ihr Smartphone gebunden. Ihre E-Mail-Adresse und Ihr Passwort können nicht verwendet werden, um sich auf einem anderen Smartphone oder Tablet bei der Gps Parcela Pro-App anzumelden. Wir geben Ihre Daten unter keinen umständen an dritte weiter.
Tippen Sie auf die Schaltfläche "Erstellen ein Benutzerkonto".
Sie benötigen das Konto nur, wenn Sie die Nutzung der Gps Parcela Pro App für Ihre Grundstücke mit von geoportalen Referenzkoordinaten abonnieren möchten. Das Jahresabonnement beträgt 79 EUR inkl. MwSt.
Sobald Sie Ihr Konto erstellt haben, erhalten Sie eine E-Mail mit einem Abonnementangebot mit den Zahlungsanweisungen. Wenn Sie unser Angebot nicht annehmen, wird Ihr Konto automatisch gelöscht.
Nachdem Sie sich für das Benutzerkonto angemeldet haben, können Sie bis zum Ende des Tages alle Funktionen der App nutzen, ohne eine Zahlung vorzunehmen.
Sie können die Zahlung mit PayPal tätigen.
Bitte klicken Sie auf den untenstehenden Link, um mit PayPal zu bezahlen.

LOGIN

Tippen Sie erneut auf das Benutzer-Symbol, um Änderungen an Ihrem Zahlungsstatus anzuzeigen.

Gps Parcela Sobald wir Ihre Zahlung erhalten haben, können Sie die App vollständig nutzen.
Tippen Sie auf die Schaltfläche "Login", damit die App Ihren Zahlungsstatus ändern kann.
Danach wird die Nachricht mit dem Gültigkeitsdatum Ihres Benutzerkontos angezeigt.
Sie können auch Koordinaten für Ihr Flurstück über unseren Webserver bestellen.
Dies ist ein zusätzlicher Service, der Ihnen bei der Verwendung dieser App hilft.
Geben Sie den vollständigen Namen der Katastralgemeinde und die Katastralflurstücknummer ein.
Tippen Sie auf die Schaltfläche "Senden Sie eine Anfrage" und Ihre Anfrage wird automatisch an unsere E-Mail gesendet.
Der Abonnementpreis für die Nutzung der Gps Parcela Pro-App beinhaltet nicht das Herunterladen von Dateien mit den Koordinaten Ihrer Katasterparzellen von unserem Webserver.
Sie können die Koordinaten in einer Datei von unserem Webserver unter bestimmten Bedingungen herunterladen, die Sie von uns in der E-Mail erhalten. Der Preis für die Erstellung einer Datei mit Koordinaten für eines Ihrer Katasterparzellen beträgt 10 EUR.

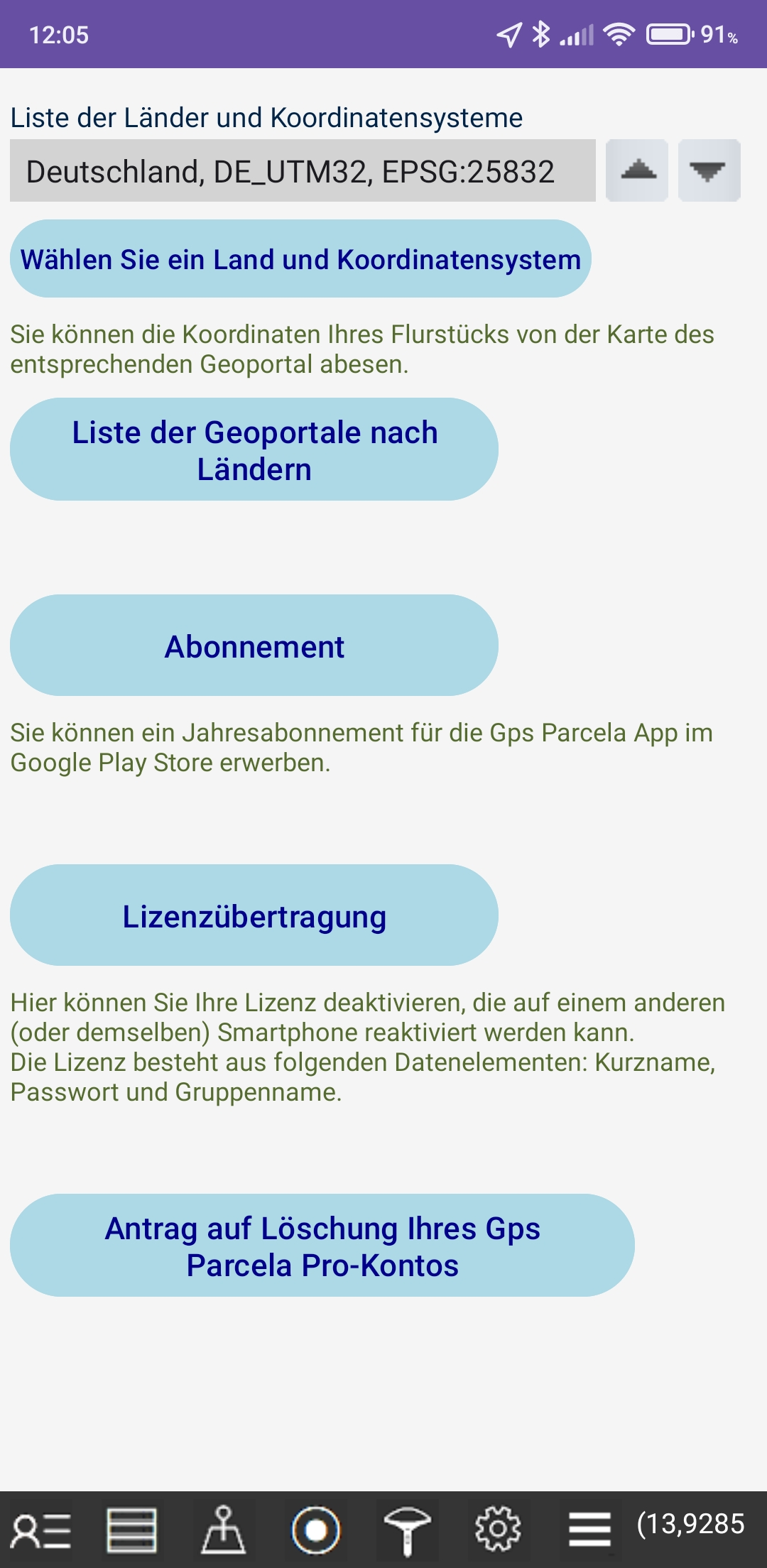

EINSTELLUNGEN

Tippen Sie auf das Symbol Einstellungen

Gps Parcela Wählen Sie ein Land und ein Referenzkoordinatensystem für Ihre Flurstücke aus.
Die Liste der von dieser App unterstützten Länder wird am Ende dieses Handbuchs angezeigt. Die Liste der Länder ist eine Dropdown-Liste.
Tippen Sie auf die Schaltfläche "Liste der Geoportale nach Ländern". Eine Webseite mit einer Liste der Geoportale wird angezeigt.

Tippen Sie auf die Schaltfläche "Lizenzübertragung" und Sie deaktivieren Ihre Lizenz, die auf einem anderen (oder demselben) Smartphone reaktiviert werden kann. Die Lizenz besteht aus folgenden Datenelementen: E-Mail und Passwort.

Tippen Sie auf die Schaltfläche „Abonnement“ und es erscheint ein Fenster, in dem Sie mit der Zahlungsmethode aus Ihrem Google-Konto ein Abonnement der Gps Parcela Pro App im Google Play Store erwerben können.

Tippen Sie auf die Schaltfläche „Antrag auf Löschung Ihres Gps Parcela Pro-Kontos“. Es erscheint ein Fenster, in dem Sie eine Anfrage zum Löschen Ihres Kontos senden können.

MENÜ

Tippen Sie auf das Symbol Menü

Gps Parcela Tippen Sie auf die Schaltfläche „Grundstückdaten“ oder das Datensymbol, um die Grundstücksdaten in einem neuen Fenster zu bearbeiten.
- Tippen Sie auf die Schaltfläche „Präzise Lokalisierung von Grundstücksecken“ und ein neues Fenster wird angezeigt.
- Tippen Sie auf die Schaltfläche "GNSS-Empfänger - NTRIP Client", und ein neues wird angezeigt.

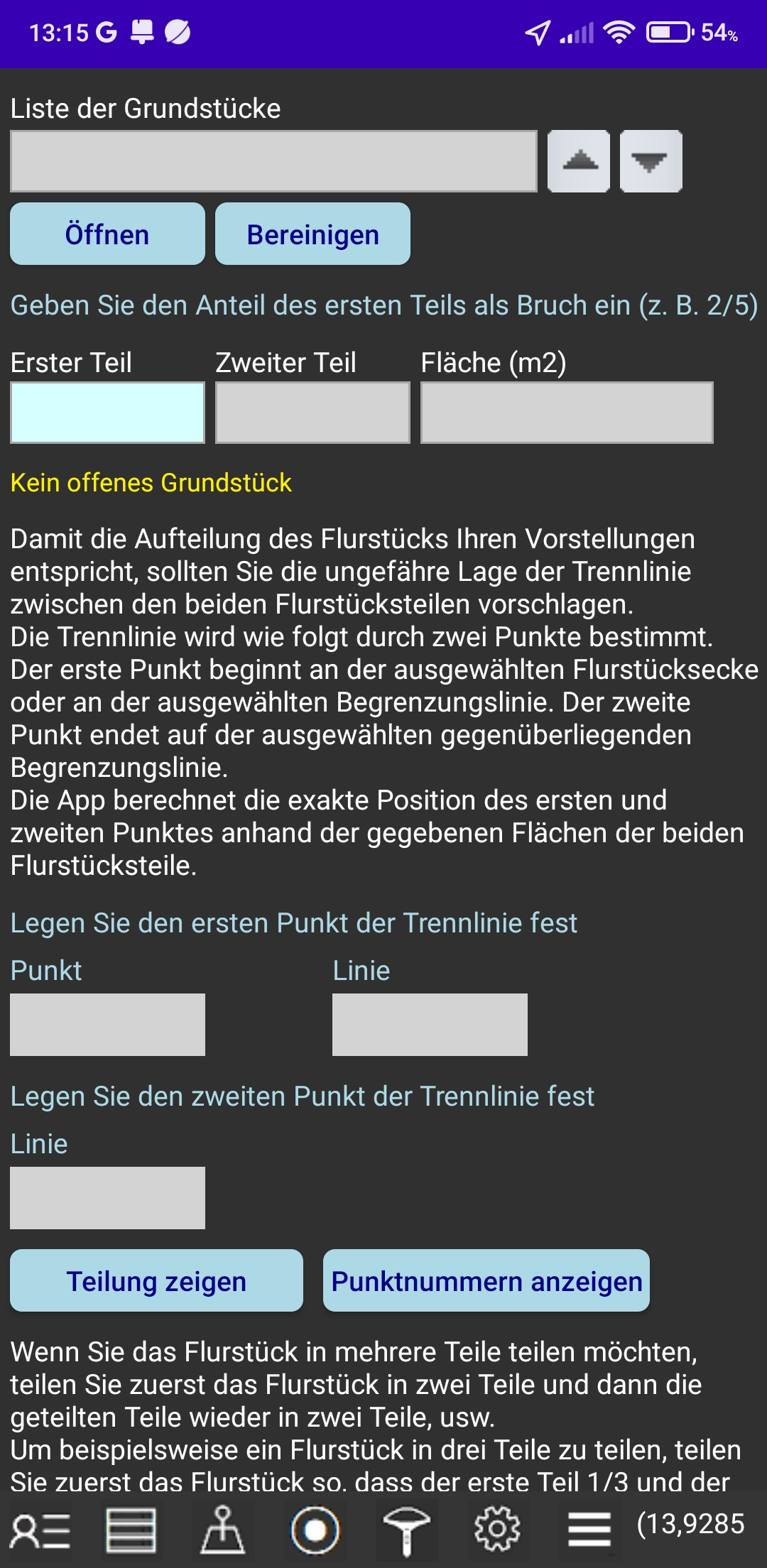

- Tippen Sie auf die Schaltfläche "Teilung des Flurstücks" und ein neues Fenster wird angezeigt.
- Tippen Sie auf die Schaltfläche "Aufnahme von Punkten", und ein neues Fenster wird angezeigt.
- Tippen Sie auf die Schaltfläche " Präzisionslandwirtschaft ". Daraufhin wird ein neues Fenster angezeigt, in dem Sie parallele Führungslinien auf der Karte erstellen und anzeigen können.
- Tippen Sie auf die Schaltfläche "Routenaufnahme", und ein neues Fenster wird angezeigt.
- Tippen Sie auf die Schaltfläche "Liste der sichtbaren Satelliten". Ein neues Fenster wird angezeigt, in dem Sie eine Liste der sichtbaren GNSS-Satelliten sehen können.
- Tippen Sie auf die Schaltfläche "Koordinaten transformation", und ein neues Fenster wird angezeigt.
- Tippen Sie auf die Schaltfläche „Sichern und Wiederherstellen“ und ein neues Fenster wird angezeigt, in dem Sie Dateien sichern und wiederherstellen können.
Wählen Sie zuerst Deutsch. Folgende Sprachen stehen zur Verfügung: Englisch, Deutsch, Italienisch, Kroatisch, Slowenisch, Serbisch, Tschechisch, Slowakisch, Polnisch, Spanisch, Portugiesisch, Französisch. Die Standardsprache ist Englisch.

GRUNDSTÜCKSDATEN

Grundstücksdaten bearbeiten.

Gps Parcela Tippen Sie auf das Datensymbol oder auf das Menüsymbol und die Schaltfläche "Grundstücksdaten“, um die Grundstücksdaten zu bearbeiten.
In diesem Fenster kann man:
eine Grundstückdatei erstellen, indem Sie die Koordinaten eingeben,
die eingegebenen Koordinaten aktualisieren,,
die Flurstück-Koordinaten von unserem Webserver herunterladen,
die Referenzkoordinaten in Gps-Koordinaten (WGS84) transformiren,
die Grundstücksfläche erhalten,
die Länge und Kompassrichtung jeder Begrenzungslinie erhalten,
die Grundstückdatei in Ihrem lokalen Smartphone-Speicherordner speichern,
eine Grundstückdatei aus dem lokalen Smartphone-Speicherordner öffnen,
eine Grundstückdatei aus dem lokalen Smartphone-Speicherordner löschen,
die geöffneten Dateien mit der Schaltfläche "Bereinigen" schließen,
die Karte der geöffneten Grundstückdatei anzeigen.
Sie können bis zu 10 Landparzellen gleichzeitig öffnen und anzeigen.

WIE MAN DIE FLURSTÜCK-KOORDINATEN EINGEBEN

-Zuerst müssen Sie die Koordinaten für Ihr Flurstück von der Katasterkarte des Geoportals für das ausgewählte Land und das Koordinatensystem ablesen.
-Tippen Sie auf die Schaltfläche "Bereinigen". Im hellblauen Feld unter der Überschrift "Punkt" wird die Nummer 1 angezeigt. Zwei hellblaue Felder für zwei Koordinaten sind leer.
-In jedem dieser beiden hellblauen Felder müssen Sie eine einzige Koordinate eingeben.
-Tippen Sie auf die Schaltfläche "Hinzufügen". Die Werte der Koordinaten, die Sie eingegeben haben, werden oben in zwei grauen Feldern überschrieben. Die Zahl 2 neben dem Überschriftenfeld "Punkt" wird angezeigt. Die benachbarten zwei hellblauen Felder sind leer und bereit, die Koordinaten für Punkt zwei einzugeben.
- Geben Sie die Koordinaten für alle Punkte gemäß dem oben beschriebenen Verfahren ein. Jeder Punkt hat eine eigene Ordnungszahl.
-Die Punkte mit den Koordinaten können durch Tippen auf die Auf- und Ab-Symbole nach oben und unten verschoben werden.
- Sie können die Werte der Punktkoordinaten in hellblauen Feldern ändern und dann auf die Schaltfläche "Aktualisieren" tippen.
- Sie können den Punkt aus den hellblauen Feldern entfernen, indem Sie auf die Schaltfläche "Entfernen" tippen.
Sie können Werte der Koordinaten in hellblauen Feldern in Gps-Koordinaten (WGS84) umwandeln, indem Sie auf das Globussymbol tippen. Beim ersten Antippen werden die Koordinaten für Längengrad und Breitengrad im Dezimalformat angezeigt, und beim zweiten Antippen werden die Gps-Koordinaten im Uhrformat "Grad:Minute:Sekunde" angezeigt.
-Nachdem Sie die Koordinaten für alle Punkte eingegeben haben, geben Sie den Namen der Grundstückdatei in das hellblaue Feld unter der Überschrift "Name des Grundstücks" ein. Tippen Sie auf die Schaltfläche "Speichern". Der Name der Grundstückdatei wird dann in der Liste der Grundstückdateien angezeigt. Der Dateiname darf nur Buchstaben, Ziffern und ein Minuszeichen enthalten.
- Sie können die Grundstückkarte anzeigen, indem Sie auf die Schaltfläche "Anzeigen" oder auf das Symbol "Mein Grundstück" tippen.
-Sie können durch die Auf- und Ab-Symbole nach oben und unten blättern. Auch die Landparzellenliste ist eine Dropdown-Liste.
-Tippen Sie auf die Schaltfläche "Öffnen", und der Name der Grundstückdatei aus dem grauen Feld wird geöffnet. Dies bedeutet, dass die Daten für alle Punkte in der Liste der Punkte enthalten sind. Gleichzeitig wird der Wert der Grundstücksfläche angezeigt und die Grenzlinienlängen werden unter der Überschrift "Länge" aufgeführt.
Der Name der geöffneten Grundstückdatei wird in einem hellblauen Feld unter der Überschrift "Name des Grundstücks" angezeigt.
Sie können diese Grundstückdatei löschen, indem Sie auf die Schaltfläche "Löschen" tippen.
-Tippen Sie auf die Schaltfläche "Herunterladen", wenn Sie die Flurstück-Koordinaten von unserem Webserver bestellt haben.
Sie erhalten eine Liste Ihrer bestellten Grundstücke (eine oder mehrere) von unserem Webserver.
Wählen Sie einen Namen aus der Liste aus und tippen Sie auf die Schaltfläche "Wählen Sie ein Grundstück aus" und Ihre Grundstückdatei wird von unserem Webserver in Ihrem lokalen Smartphone-Speicher heruntergeladen.
Danach wird die bestellte Datei in Ihrer Grundstücksliste angezeigt.
Tippen Sie auf die Schaltfläche "Anzeigen".

NAVIGATION ZU EINEM GRUNDSTÜCK

Zeigen Sie die Flurstückkarte an.

Gps Parcela Tippen Sie auf das Symbol Mein Grundstück, um die Karte des ausgewählten Grundstücks anzuzeigen.
Das Grundstück ist mit einem gelben Farbmarker gekennzeichnet.

Tippen Sie auf das Symbol Mein Standort, um die Karte meines Standortes anzuzeigen
Der aktuelle Standort ist mit einer grünen Markierung markiert.
Wenn Sie jedoch aufhören, sich zu bewegen (die Geschwindigkeit ist Null), dann beginnt automatisch die automatische Mittelung für Längen- und Breitengrad in den letzten 10 Messungen von GPS-Punkten, für die die Genauigkeit weniger als 5 m beträgt (für Android). Punkte mit einer Genauigkeit von mehr als 5 m werden nicht berücksichtigt. Die Positionsmarkierungsfarbe wird rot und der Durchschnittswert für Längen- und Breitengrad wird in den runden Klammern angezeigt, was zu einer höheren Genauigkeit beim Lesen der GPS-Koordinaten führt.
Diese App kann nicht für geodätische Vermessungen verwendet werden.

WIE KOORDINATEN DES FLURSTÜCKS VON GEOPORTAL ZU BEKOMMEN.

Um die Koordinaten genau zu definieren, müssen Sie einen PC oder Laptop mit einer Maus verwenden, anstatt ein Smartphone mit zu wenig Bildschirm für diesen Zweck.
Klicken Sie auf einen Link in der Geoportal-Liste, und Sie können die relativ genauen Referenzkoordinaten für das Katasterparzelle leicht von der angezeigten Katasterkarte abrufen.
Es gibt zwei Möglichkeiten, dies zu tun, abhängig vom gewählten Geoport.
Die erste Möglichkeit besteht darin, den vollständigen Namen der Katastralgemeinde und die Katastralflurstücknummer einzugeben und dann auf ein Symbol zu klicken, mit dem Sie die Karte Ihres Grundstücks anzeigen können.
Die zweite Möglichkeit besteht darin, die angezeigte Karte zu vergrößern, bis die Grenzen der Flurstücke angezeigt werden, wo Sie Ihr Flurstück anhand seiner Nummer erkennen können.
Bewegen Sie in beiden Fällen die Maus über einen Grenzpunkt, und Sie können auf dem Bildschirm die entsprechenden Referenzkoordinaten lesen. Dann geben Sie die Koordinaten für jeden Grenzpunkt direkt in die App ein.
Sie müssen wissen, dass die Genauigkeit von Daten und Karten nicht absolut ist, da sie von vielen Faktoren abhängt. Zum Beispiel sind Katasterkarten auf Geoportalen nicht immer absolut genau und die Koordinaten haben normalerweise eine Metergenauigkeit. Obwohl Ihr Grundstück in den meisten Fällen der tatsächlichen Situation am Boden entspricht, kann es dennoch vorkommen, dass dies aufgrund ungenauer Eingangsdaten nicht immer der Fall ist.

PRÄZISE LOKALISIERUNG VON GRUNDSTÜCKSECKEN

Tippen Sie auf das Menüsymbol und auf die Schaltfläche "Präzise Lokalisierung von Grundstücksecken"

Gps Parcela Um die Eckpunkte der Grundstücke genau zu lokalisieren, wendet die Gps Parcela Pro-App die RTK-Methode an, um die Genauigkeit der GPS-Koordinaten mithilfe eines Bluetooth-GNSS-Empfängers und Internetzugangs zu einem Netzwerk von Referenzstationen zu korrigieren.
Öffnen Sie die Grundstücksdatei und wählen Sie den Zielpunkt aus.
Tippen Sie auf die Schaltfläche 'Präzise Navigation starten' und fahren Sie mit den Karten fort.
Gehen Sie auf den Zielpunkt zu, indem Sie der Linie zwischen dem aktuellen Punkt und dem Zielpunkt folgen.

GNSS-EMPFÄNGER - NTRIP CLIENT

Tippen Sie auf das Menüsymbol und auf die Schaltfläche "GNSS-Empfänger -NTRIP Client"

Gps Plot Ersteinrichtung des GNSS-Empfängers und des Netzwerks von Referenz-GNSS-Stationen
Schließen Sie den Empfänger über ein USB-Kabel an einen tragbaren Akku (Powerbank) an. Wir empfehlen eine 10.000-mAh-Powerbank.
Sie sollten zunächst Ihr Smartphone und den GNSS-Empfänger über eine Bluetooth-Verbindung koppeln, indem Sie auf das Bluetooth-Suchsymbol tippen.
Die Gps Parcela Pro-App unterstützt die folgenden RTK-GNSS-Empfänger:
- ArduSimple RTK Handheld Surveyor
- ArduSimple RTK Calibrated Surveyor
Nach einiger Zeit erscheint der Name des GNSS-Empfängers in der Auswahlliste des GNSS-Empfängers. Im Falle eines ArduSimple-Empfängers lautet der Name RTK_GNSS_xxx, wobei xxx die Nummer ist. Wählen Sie den Namen des Empfängers aus der Liste aus. Tippen Sie auf die Schaltfläche „Mit GNSS-Empfänger verbinden“. Es erscheint eine Kopplungsanfrage. Akzeptieren Sie die Kopplung und geben Sie das Passwort 1234 ein.
Anschließend wird eine Bluetooth-Verbindung hergestellt und die Koordinaten Ihres Standorts angezeigt. Diese Koordinaten werden nicht korrigiert. Tippen Sie auf die Schaltfläche „Speichern“.

Um das Netzwerk einzurichten, benötigen Sie folgende Daten:
IP-Adresse, Portnummer, Einhängepunkt (Mount-Point), Benutzername und Passwort.
Sie können diese Daten von dem Dienst erhalten, der RTK-Korrekturen bereitstellt.
Der Einhängepunkt ist der Name der nächstgelegenen Referenz-GNSS-Station, von der Sie die RTK-Korrektur erhalten. Wenn Sie genaue Korrekturen wünschen, sollte es sich um eine Station handeln, die nicht weiter als 35 km von Ihnen entfernt ist. In diesem Fall müssen Sie die Option „Empfängerposition an das Netzwerk senden“ nicht aktivieren. Die Liste der Mount-Punkte finden Sie auf der Website des Dienstes.
Allerdings gibt es Dienste, die für Sie die nächstgelegene Referenzstation auswählen, dafür aber die Koordinaten Ihres Standortes benötigen. In diesem Fall sollten Sie „Empfängerposition an das Netzwerk senden“ aktivieren. Auch in diesem Fall wird der Diensttyp im Mount-Point-Feld eingetragen. Normalerweise berechnet der Dienst für seine Dienste eine Gebühr pro Minute der Netzwerkverbindung, beispielsweise 0,06 EUR/Minute.
Es gibt auch kostenlose Dienste und der bekannteste weltweite kostenlose Dienst ist www.rtk2go.com. In diesem Fall ist kein Anmeldekonto erforderlich, verbinden Sie sich einfach mit diesen Daten:
IP-Adresse 3.143.243.81
Portnummer 2101
Benutzername: Ihre gültige E-Mail-Adresse
Geben Sie als Passwort „none“ ein
Geben Sie den gültigen Mountpunktnamen ein
Tippen Sie auf die Schaltfläche „Speichern“ und Ihre Daten werden gespeichert.
Bitte beachten Sie, dass rtk2go.com nicht über eine ausreichende Anzahl an Referenzstationen für alle Teile jedes Landes in Europa verfügt.

Arbeiten mit RTK-Korrektur
Tippen Sie auf die Schaltfläche „Mit GNSS-Empfänger verbinden“.
Tippen Sie auf die Schaltfläche „Mit dem Netzwerk verbinden“
Bei erfolgreicher Verbindung wird im Feld „C.T“ die Dauer der Verbindung und im Feld „R.T“ die Ankunftszeit der Nachricht mit RTK-Korrektur angezeigt.
Die vom GNSS-Empfänger gesendeten Daten werden ebenfalls angezeigt (im Feld unter der Schaltfläche „Mit GNSS-Empfänger verbinden“).
Dies sind: Breitengrad, Längengrad und ein Buchstabe als Zeichen für die Korrekturqualität
Die Gütezeichen lauten wie folgt:
N – keine Korrektur, orangefarbene Markierung auf der Karte
D – schlechte Korrektur, Magenta-Markierung auf der Karte
E – ungefähre Korrektur, azurblaue Markierung auf der Karte
F - Fix-Korrektur, blaue Markierung auf der Karte
Auf der Karte werden zwei Markierungen angezeigt:
grüne Markierung mit Standortdaten vom Smartphone und
Farbmarkierung in RTK-Korrekturqualität mit Standortdaten vom GNSS-Empfänger.

VANIS RTK-EMPFÄNGER

Gps Parcela Mit der App "Gps Parcela Pro" können Sie über Bluetooth eine Verbindung zu einem RTK-Empfänger herstellen und über das Internet eine Verbindung zum Netzwerk von Referenz-GNSS-Stationen herstellen. .
Auf diese Weise ermöglichen die Gps Parcela Pro-App eine GPS-Genauigkeit im Zentimeterbereich mit RTK-Korrekturen. .
Das spanische Elektronikunternehmen ArduSimple produziert Vanis RTK-Empfänger für VANIS d.o.o. Kroatien. .
.

Besuchen Sie den ArduSimple-Webshop und holen Sie sich direkt den Vanis RTK-Empfänger:

* Vanis RTK Calibrated Surveyor Kit, empfohlen für die Gps Parcela Pro-App

Gps Parcela

Besuchen Sie den ArduSimple-Webshop und holen Sie sich direkt den Vanis RTK-Empfänger:

* Vanis RTK Handheld Surveyor Kit, empfohlen für die Gps Parcela Pro-App

ZENTIMETER-GPS-GENAUIGKEIT MIT RTK-KORREKTUR

Gps Parcela Die Gps Parcela Pro-App verfügt über einen integrierten NTRIP-Client, mit dem Sie über Bluetooth eine Verbindung zu einem GNSS-Empfänger und über das Internet eine Verbindung zum CORS-Netzwerk (Referenz-GNSS-Stationen) herstellen können.
Auf diese Weise ermöglicht der NTRIP-Client eine zentimetergenaue GPS-Genauigkeit mit RTK-Korrekturen, wie im Bild gezeigt.

Und was ist GNSS, RTK, NTRIP,...?
RTK ist eine Technologie zur Korrektur und Erhöhung der Genauigkeit des GNSS-Systems, die eine Zentimetergenauigkeit der GPS-Koordinaten ermöglicht.
GNSS ist die Bezeichnung für das System der Navigationssatelliten (Global Navigation Satellite System).
Es gibt vier GNSS-Systeme: amerikanisches GPS, russisches GLONASS, chinesisches BeiDou und EU Galileo.

Ein GNSS-Empfänger ist ein Gerät, das gleichzeitig Signale von mehreren GNSS-Satelliten (mindestens 4) empfängt und die GPS-Koordinaten (Breitengrad und Längengrad) seiner Position am Boden berechnet.
Der GNSS-Empfänger besteht aus zwei Hauptteilen: der Antenne und dem Prozessorteil. Die Qualität des GNSS-Empfängers hängt von der Qualität der Antenne ab.
Es gibt zwei Arten von GNSS-Empfängern:
- ein Standardempfänger, der nicht über die RTK-Korrekturfunktion verfügt und dieser Empfänger in Smartphones eingebaut ist.
- RTK-Empfänger mit RTK-Korrekturfunktion. Dieser Empfänger verfügt über ein eigenes Gehäuse.

Ein RTK-GNSS-Empfänger, der an einer festen Position mit bekannten genauen GPS-Koordinaten platziert ist, kann an einen Referenzstationscomputer angeschlossen werden. In diesem Fall berechnet dieser RTK-Empfänger den RTK-Fehler als „Differenz“ zwischen den genauen Koordinaten seines Standorts und den Koordinaten, die er anhand der empfangenen GNSS-Satellitensignale berechnet hat. Bei diesem Fehler handelt es sich eigentlich um eine RTK-Korrektur, die an einen anderen RTK-Empfänger in der Nähe gesendet werden kann, der gleichzeitig Signale von denselben GNSS-Satelliten empfängt. Der andere RTK-Empfänger kann nun seine berechneten GPS-Koordinaten mit der empfangenen RTK-Korrektur korrigieren und die zentimetergenauen Koordinaten dann per Bluetooth-Verbindung an seinen NTRIP-Client senden.

Als Dienst zur Verteilung von RTK-Korrekturen wird in jedem Land oder weltweit ein Netzwerk von Referenz-GNSS-Stationen organisiert.
Dieser Service umfasst NTRIP-Caster und Referenz-GNSS-Stationen, die bis zu 70 km voneinander entfernt sind. NTRIP Caster ist eine Webserver-App, die über eine IP-Adresse verfügt.
Alle Referenzstationen senden ihre RTK-Korrekturen jede Sekunde an den NTRIP-Caster.
NTRIP-Clients stellen eine Verbindung zum NTRIP-Caster her, um die RTK-Korrektur der nächstgelegenen Referenzstation zu erhalten.
Die RTK-Korrektur wird in einer Nachricht über das NTRIP-Kommunikationsprotokoll im RTCM-Format übertragen.

TEILUNG DES FLURSTÜCKS

Tippen Sie auf das Menüsymbol und auf die Schaltfläche "Teilung des Flurstücks"

Gps Parcela Die App ermöglicht die Teilung des Grundstücks, was in einigen Fällen wichtig ist.
Die Teilung des Grundstücks ist dann erforderlich, wenn die Miteigentümer ihr Grundstück (Wald, Feld, Wiese) nur teilen und das Grundstück kennzeichnen wollen, ohne die Teilung amtlich im Kataster eintragen zu lassen.
Ein weiterer Teilungsfall liegt vor, wenn der Eigentümer plant, sein großes zum Verkauf stehendes Baugrundstück in mehrere kleinere Teile zu unterteilen und eine Analyse möglicher Teilungslösungen vornehmen möchte.

Das Grundstück wird in zwei Teile geteilt. Öffnen Sie das Grundstück aus der Liste der Grundstücke und geben Sie dann den Anteil des ersten Teils als Bruch ein (z. B. 2/5). Die App berechnet den Anteil des zweiten Teils und zeigt die Flächen beider Teile an.
Wenn Sie das Grundstück in mehrere Teile teilen möchten, teilen Sie zuerst das Grundstück in zwei Teile und dann die geteilten Teile wieder in zwei Teile usw. Um beispielsweise das Grundstück in drei Teile zu teilen, teilen Sie zuerst das Grundstück so dass der erste Teil 1/3 und der zweite Teil 2/3 ist. Teilen Sie den Teil, der 2/3 war, durch 1/2 und Sie erhalten drei Grundstücke, jedes 1/3.

Damit die Aufteilung des Grundstücks Ihren Vorstellungen entspricht, sollten Sie die ungefähre Lage der Trennlinie zwischen den beiden Grundstücksteilen vorschlagen. Die Trennlinie wird wie folgt durch zwei Punkte bestimmt. Der erste Punkt beginnt am ausgewählten Eckpunkt oder an der ausgewählten Begrenzungslinie. Der zweite Punkt endet auf der ausgewählten gegenüberliegenden Begrenzungslinie.
Die App berechnet die genaue Position des ersten und zweiten Punktes entsprechend den gegebenen Flächen der beiden Teile des Grundstücks basierend auf einem speziellen Polygonteilungsalgorithmus.
Tippen Sie auf die Schaltfläche „Punktnummern anzeigen“ und die Karte wird mit Ordnungszahlen neben jedem Eckpunkt angezeigt.
Tippen Sie auf die Schaltfläche „Teilung zeigen“ und die Karte mit der Trennlinie erscheint. Gleichzeitig speichert die App die Dateien beider Teile des geteilten Grundstücks, die Sie im Fenster Grundstücksdaten einsehen können.

AUFNAHME VON PUNKTEN

Tippen Sie auf das Menüsymbol und auf die Schaltfläche "Aufnahme von Punkten

Gps Parcela Sie können die Koordinaten eines oder mehrerer GPS-Punkte aufnehmen, um sich den Standort eines wichtigen Ortes zu merken.
Halten Sie Ihr Telefon über die sichtbare Markierung auf dem Boden und tippen Sie auf das gelbe Symbol 'Mein Standort', um die Koordinaten der Markierung abzulesen. Diese Koordinaten werden hier als Punkt mit Ordnungszahl und mit Längen- und Breitengrad angezeigt.
Sie können alle Punkte in einer Parzellendatei speichern.
Um Punkte genau zu aufnahmen (zu messen), müssen ein GNSS-Empfänger und ein NTRIP-Client verwendet werden.

PRÄZISIONSLANDWIRTSCHAFT

parallele Führungslinien

Gps Parcela Tippen Sie auf das Menüsymbol und auf die Schaltfläche "Präzisionslandwirtschaft".
Wählen Sie vorher das Grundstück aus und zeigen Sie es an, für das Sie parallele Führungslinien erstellen möchten.
Hier können Sie parallele Führungslinien erstellen und anzeigen, die in der Präzisionslandwirtschaft verwendet werden.
Die Leinen dienen zur Führung von Traktoren und anderen landwirtschaftlichen Maschinen beim Pflügen, Säen und anderen landwirtschaftlichen Arbeiten.
Geben Sie die Referenzkoordinaten der Start-AB-Linie, den Abstand zwischen den Führungslinien und die Anzahl der Führungslinien ein. Speichern Sie diese Daten dann in einer Datei. Tippen Sie auf die Schaltfläche "Zeigen", um parallele Linien auf der Karte anzuzeigen. Die Linien sind blau. Die Position des A-Punktes ist mit einer blauen Markierung markiert.
Sie können die Koordinaten der AB-Linie mithilfe des Geoportals gemäß dem unter "WIE KOORDINATEN DES FLURSTÜCKS VON GEOPORTAL ZU BEKOMMEN" beschriebenen Verfahren ermitteln. Linien werden rechts von der AB-Linie mit einem bestimmten Abstand und einer bestimmten Anzahl von Linien erstellt. Wenn der Abstand negativ ist, werden links von der AB-Linie erstellt.

Gps Parcela In diesem Fenster kann man:
die Gesamtlänge der parallelen Linien abrufen,
die Führungsliniendatei in Ihrem lokalen Smartphone-Speicherordner speichern,
eine Führungsliniendatei aus dem lokalen Smartphone-Speicherordner öffnen,
eine Führungsliniendatei aus dem lokalen Smartphone-Speicherordner löschen,
die geöffneten Dateien mit der Schaltfläche "Bereinigen" schließen,
die Karte der geöffneten Führungsliniendatei anzeigen.
Sie können bis zu 10 parallele Führungsliniendateien gleichzeitig öffnen und anzeigen.
Die Dateiliste ist eine Dropdown-Liste.

ROUTENAUFNAHME

Tippen Sie auf das Menüsymbol und auf die Schaltfläche "Routenaufnahme".

Gps Parcela Sie können Informationen über Ihren aktuellen Standort (Koordinaten, Geschwindigkeit, Zeit) beim Gehen oder Fahren aufnehmen. Die Daten werden automatisch mit einem Zeitraum von 2 Sekunden in der täglichen Routendatei gespeichert.
Tippen Sie auf die Schaltfläche "Zeigen". Die Route wird auf der Karte als orange Linie angezeigt. Wenn das Zeitintervall zwischen den beiden Punkten der Route länger als 15 Minuten ist, wird die Route unterbrochen und unten in einer anderen Farbe gezeichnet. Maximal 12 Routenunterbrechungen sind möglich. Die orange Markierung markiert den Punkt mit der ausgewählten Zeit auf der Route. Tippen Sie auf die orangefarbene Markierung. Datum und Uhrzeit des ausgewählten Punkts werden in einem kleinen Fenster über der Markierung angezeigt.
Tippen Sie auf das Routensymbol in der unteren Symbolleiste, um zum Routenfenster zurückzukehren.
Während der Aufnahme wird der Wert des Kilometerzählers in der unteren Symbolleiste angezeigt.
Sie können den Kilometerzähler auf null zurücksetzen, indem Sie auf die Schaltfläche "Setzen Sie den Streckenmesser zurück" tippen.

Gps Parcela In diesem Fenster kann man: die Routenaufnahme starten und stoppen, eine Datei der aufgezeichneten Route aus dem lokalen Smartphone-Speicherordner öffnen,
eine Datei der aufgezeichneten Route aus dem lokalen Smartphone-Speicherordner löschen,
die geöffneten Dateien mit der Schaltfläche "Bereinigen" schließen,
die Daten für jeden Punkt der aufgenommenen Route mit den Vorwärts- und Rückwärts-Tasten durchsuchen,
die Gesamtlänge der aufgenommenen Route, die Gesamtzeit und die Anzahl der Punkte ermitteln,
Kilometerzähler zurücksetzen,
die Karte der aufgenommenen Route anzeigen.
Die Dateiliste enthält Dateien für nur einen Monat.
Wählen Sie den Monat und das Jahr aus und tippen Sie auf die Schaltfläche "Füllen Sie die Liste der Routen für den ausgewählten Monat aus ".
Für jeden Punkt werden die Zeit, die Koordinaten von Längen- und Breitengrad, Geschwindigkeit und Länge der Route vom Anfang bis zu diesem Punkt angezeigt.
Die Dateiliste ist eine Dropdown-Liste.
Der Dateiname besteht aus dem Präfix "XY-" und dem Datum.
Hinweis: Die Aufnahme wird deaktiviert, wenn Ihre App in den Hintergrund tritt, da die Gps Parcela Pro-App nicht im Hintergrund ausgeführt wird. Halten Sie Ihr Handy am besten in der Hand, wenn die Routenaufnahme aktiviert ist.

LISTE DER SICHTBAREN SATELLITEN

Tippen Sie auf das Symbol Menü und auf die Schaltfläche "Liste der sichtbaren Satelliten".

Gps Parcela Ihr Smartphone berechnet Koordinaten und andere Standortdaten aus den Daten, die es von Navigationssatelliten empfängt.
Das Navigationssatellitensystem heißt GNSS (Global Navigation Satellite System).
Es gibt folgende vier GNSS-Systeme: Amerikanisches GPS, Russisches GLONASS, Chinesisches BeiDou und EU Galileo.
GPS war das erste und einzige System, daher ist es das bekannteste. In der Zwischenzeit waren jedoch die anderen drei globalen Navigationssatellitensysteme betriebsbereit.
Die meisten Satelliten senden Daten im sogenannten L1-Frequenzband, die neuesten Satelliten senden jedoch Daten im L5-Frequenzband. L5-Signale sind deutlich genauer als L1-Signale.
Die Namen der Frequenzbänder sind: GPS (L1, L5), GLONASS (L1, L5), BeiDou (B1, B2a), Galileo (E1, E5a). Ältere Smartphone-Modelle verfügen nur über einen Chip zum Empfangen von GPS-L1-Signalen, während neuere Smartphone-Modelle über einen Chip zum Empfangen von Signalen aller GNSS-Systeme mit einem Doppelfrequenzband L1 + L5 verfügen.
Mit einem hochwertigen Smartphone, das L1 + L5-Signale von einer großen Anzahl sichtbarer GNSS-Satelliten empfängt, haben Sie die genauesten Koordinaten Ihres Standorts im Freien.
Für jeden aktuell sichtbaren Satelliten werden folgende Daten angezeigt:
Id-Satelliten-ID innerhalb des GNSS-Systems
GNSS - der Name des GNSS-Systems
Freq - das Frequenzband des vom Satelliten gesendeten Signals
C/N0- Signalstärke
Elev, Azim - Elevation und Azimut der Satellitenpositionen
Lesen Sie mehr: Genauigkeit der GPS-Daten ...

KOORDINATEN TRANSFORMATION

Tippen Sie auf das Menüsymbol und auf die Schaltfläche "Koordinatentransformation"

Gps Parcela Wählen Sie ein Land und ein Koordinatensystem.
Geben Sie die Koordinaten ein
Tippen Sie auf die Schaltfläche „Konvertieren“.

SICHERN UND WIEDERHERSTELLEN

Tippen Sie auf das Menüsymbol und auf die Schaltfläche "Sichern und Wiederherstellen"

Gps Parcela Die Gps Parcela Pro App speichert Grundstücksdaten im internen privaten Speicher. Jede App verfügt über einen eigenen internen Speicher, der nur dieser App zur Verfügung steht. Neben dem internen Speicher gibt es auch einen externen Speicher, der allen Apps unter bestimmten Voraussetzungen zur Verfügung steht. Bei der Deinstallation der App wird der interne Speicher gelöscht und alle Parzellendaten gehen verloren. Daher ist es sinnvoll, Dateien vom internen Speicher in einen separaten Sicherungsordner im externen Speicher zu sichern. Aus Datenschutzgründen muss der Benutzer selbst einen Sicherungsordner erstellen oder auswählen. Bei Bedarf kann der Benutzer Dateien aus dem Sicherungsordner in den internen Speicher der App wiederherstellen. Zuerst müssen Sie einen vorhandenen Ordner auswählen oder einen neuen Ordner erstellen. Tippen Sie dann auf die Schaltfläche "Kopieren Sie die Datei in den Sicherungsordner" oder auf die Schaltfläche "Stellen Sie eine Datei aus dem Sicherungsordner wieder her".
Die ausgewählte Datei, die Sie sichern können, ist die Datei, die Sie aus der Liste der Grundstücke im Fenster Daten geöffnet haben.
Sie können alle Dateien auch als einzelne ZIP-Datei mit dem Namen „Zipped_Parcela_Files“ und dem Datum kopieren.

LISTE DER GEOPORTALE

die von der App Gps Parcela Pro unterstützt werden
Um die Koordinaten genau zu definieren, müssen Sie einen PC oder Laptop mit einer Maus verwenden, anstatt ein Smartphone mit zu wenig Bildschirm für diesen Zweck.
Land Koordinaten
System
epsg Link zum Kataster-Geoportal
Belgien

Lambert08 3812 https://www.geo.be/
Bosnien und Herzegowina

GK zone 6 3908 http://www.katatar.ba/
Bulgarien

UTM35N 32635 https://kais.cadastre.bg/
Deutschland

UTM32
UTM33
25832
25833
https://www.geoportal.de/
Estland

WGS84 4326 http://xgis.maaamet.ee/
Frankreich Geographique
Lambert93
4326
2154
https://www.geoportail.gouv.fr/
Italien

UTM32
UTM33
25832
25833
https://geoportale.cartografia.agenziaentrate.gov.it/
Kroatien

HTRS96/TM 3765 https://oss.uredjenazemlja.hr/
Lettland

LKS92 3059 https://www.kadastrs.lv/
Litauen

LKS94 3346 https://www.geoportal.lt/
Montenegro

UTM34N 32634 https://geoportal.co.me/Geoportal01/
Nordmazedonien

MSCS7 6316 https://ossp.katastar.gov.mk/
Österreich

UTM33N 32633 https://basemap.at//
Polen

CS92 2180 http://mapy.geoportal.gov.pl/
Portugal

PT-TM06 3763 http://mapas.dgterritorio.pt/cadastro/viewer.html
Schweiz

WGS84 4326 https://map.geo.admin.ch/
Serbien

UTM34N 32634 https://a3.geosrbija.rs/
Slowakei

TM34 25834 https://zbgis.skgeodesy.sk/
Slowenien

D96/TM 3912 http://rkg.gov.si/
Spanien

WGS84 4326 http://www.idee.es/
Tschechische Republik

TM33
TM34
3045
3046
https://ags.cuzk.cz/geoprohlizec/
Die Bundesländer in Deutschland haben eigene Kataster-Geoportale.
Die Bundesländer in Österreich haben eigene Kataster-Geoportale.

Hinweis: Diese Benutzeranweisungen gelten für die Android Gps Parcela Pro version 15.
