Visual Call 6.0

Softver za nadzor i upravljanje

Visual Call softver je važan dio Vanis sustava za nadzor i upravljanje odnosno SCADA i telemetrijskog sustava koji djeluje u Microsoft® Windows® okruženju na računalu. Sa snažnim dispečerskim sučeljem na engleskom ili hrvatskom jeziku, Visual Call iz glavne stanice kontrolira udaljene stanice (RTU) koje su povezane na glavnu stanicu telefonskim (fiksnim i GSM) , radio, kabelskim i LAN vezama.

Visual Call može biti konfiguriran kao glavna-dispečerska ili kao klijent-nadzorna stanica. Glavna stanica komunicira sa udaljenim stanicama radi upravljanja i prikupljanja podataka, signala, alarma, dok klijent stanice komuniciraju samo sa glavnom stanicom i od nje dobiva podatke radi nadzora i prezentiranja rada SCADA sustava. Klijent stanice su vezane na glavnu stanicu preko VPN  mreže, LAN vezama ili telefonskim linijama korištenjem ADSL-a .

Visual Call standardno podržava vlastite udaljene stanice iz serije Vanis  kao i udaljene stanice drugih proizvođača. Također se mogu definirati i interne stanice kod kojih se vrijednosti točaka ne dobivaju mjerenjem već programiranjem i internim izračunavanjem.

Za komunikaciju sa udaljenim stanicama se koriste razni protokoli među kojima su najčešći vlastiti MV/P protokol ili standardni OPC server.

S jednostavnim značajkama za korištenje kao što su grafičko korisničko sučelje, programiranje, spremanje podataka i analiza trendova, Visual Call daje potporu funkcijama upravljanja i vizualiziranja kontrolnog i telemetrijskog sustava.

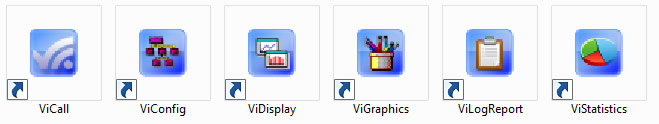

Visual Call realizira svoje funkcije kroz softverske module koji se aktiviraju tako što se mišom klikne odgovarajuća ikona .

Moduli Visual Call softvera

* Osnovni Vi-Call modul prenosi podatke između glavne stanice i udaljenih stanica.
Ovaj modul mora biti aktivan stalno da bi ostali moduli mogli koristiti najnovije podatke koji dolaze iz prozivanih udaljenih stanica. Također se u ovom modulu izvršavaju prethodno programirane instrukcije te se spremaju binarne i numeričke vrijednosti u bazu podataka, i nadziru i bilježe alarmi i sistemske aktivnosti. Iz ovog modula se poziva modul Prikaz.
Komunikacija sa udaljenim klijent ili telemetrijskim stanicama se vrši regularnim prozivanjem ili reagiranjem na spontano javljanje SMS poruka o alarmima.
Također je moguće slanje SMS poruka na odabrane GSM telefone o alarmima i mjerenjima

* Modul Grafika je grafički modul kojim korisnik može kreirati i korigirati prikaze.

* Modul Prikaz prikazuje odabrane prikaze koji su prethodno bili kreirani u modulu Grafika. Prikaz pokazuje u realnom vremenu izmjerene podatke u formi dijagrama, teksta i ikona. Također dispečer može poslati komande perifernoj stanice iz tekućeg prikaza.

* Konfigurator modul se koristi za konfiguriranje kontrolnog sustava. Konfiguracija treba odgovarati stvarnim uređajima koji čine kontrolni sustav. Također se iz ovog modula mogu mijenjati sistemske opcije, te se mogu programirati instrukcije za automatsko izvršenje komandi.

* Moduli izvještaja Statistika i Poruke se koriste za dobivanje raznih formi izvještaja o izmjerenim podacima, alarmima, uključujući trend i statističku grafičku analizu.

* Modul Pomoć osigurava pomoć dispečeru u svakom trenutku za korištenje
Visual Call softvera.

Važnije reference:

• Sustav daljinskog nadzora i upravljanja pročišćavanjem  i distribucijom vode Vodoopskrba Kupa Petrinja
• Sustav daljinskog nadzora i upravljanja odvodnje Herculanea Pula
• Sustav daljinskog nadzora i upravljanja vodoopskrbe Vrbovec
• Uređaj za pročišćavanje otpadnih voda MBR tehnologijom Ladin Gaj Umag
• Uređaj za pročišćavanje otpadnih voda MBR tehnologijom TDR Kanfanar

Primjena:

• Sustav za daljinski nadzor i upravljanje vodoopskrbom
• Sustav za daljinski nadzor odvodnje
• Sustav za  nadzor potrošnje električne energije
• Sustav za nadzor i upravljanje uređajima za pročišćavanje pitkih ili otpadnih voda
• Sustav za nadzor i upravljanje automatiziranom proizvodnjom u tvornici
