EV Mag50

ELEKTROMAGNETSKI MJERAČ PROTOKA U ODVODNJI

EV Mag50 mjerač se sastoji od elektromagnetskog instrumenta tip Endress+Hauser Promag50W, specijalnog sifona i opcione kontrolne jedinice MV3200 s LCD-pokazivačem.

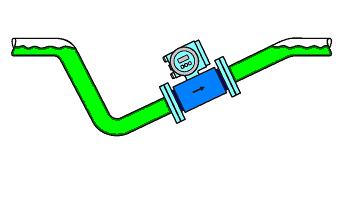

Sifon se ugrađuje na postojeću kanalizacijsku cijev tako da se dobiva cijev koja je stalno puna s vodom te se može ugraditi elektromagnetski instrument koji u punom profilu mjeri brzinu vode i primjenom formule Q=AxV izračunava vrlo precizno protok vode.

Tipično se ovaj mjerač koristi za male promjere cijevi Dn100 do Dn250 te se precizno mjere mali protoci od nekoliko l/s.
Također se može ovaj mjerač ugrađivati i na velikim cijevima promjera do Dn2000 na primjer na izlazima većih uređaja za pročišćavanje otpadnih voda što iziskuje izgradnju i specijalnog sifona.

Vrijednosti trenutnog i ukupnog protoka se prikazuju na LCD-pokazivaču i dobivaju na telemetrijskim izlazima.
Napajanje mjerača može biti baterijsko, iz solarnih panela ili 230V.
